Category Válvulas Borboleta Marca: Delval

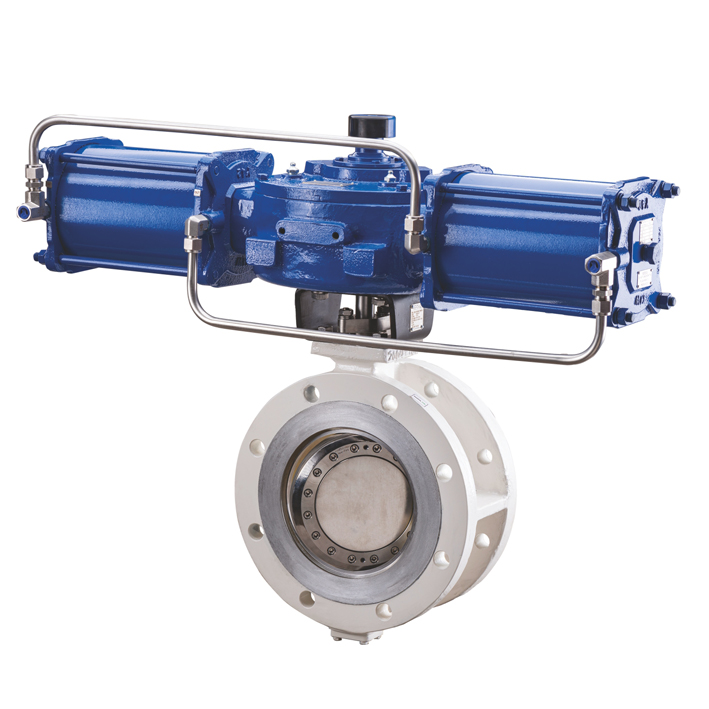

Válvula Borboleta Série 4 TriO Triplo Offset

Todas as válvulas de triplo deslocamento TriO™ são fabricadas em instalações certificadas pela ISO 9001, com um robusto sistema de gestão da qualidade e em conformidade com as normas ASME B16.34 e API 609.

Descrição:

Disponível em versões padrão à prova de fogo e em versões NACE.

Tipo de corpo	Wafer, Lug, Dupla Flange, Buttweld
Corpo	CS, SS
Disco	WCB, CF8M, CF8
Tronco	Aço inoxidável 316, aço inoxidável 410, 17-4 PH, XM-19
Assento	Estelite Gr.21
Anel de vedação	S31803 + Grafite, XM 19 + Grafite, Inconel 625 + Grafite, Assento de Metal Sólido
Faixa de tamanho	Séries 4A, 4B, 4C, 4W – 3″ a 48″ (DN 80 a 1200) Série 4D, 4E, 4F, 4Y, 4G, 4H, 4J, 4K – 3″ a 24″ (DN 80 a 600)
Classificação de pressão	Séries 4A, 4B, 4C, 4W – Classe 150 Séries 4D, 4E, 4F, 4Y – Classe 300 Séries 4G, 4H, 4J, 4K – Classe 600
Padrão de projeto	API 609 Categoria B, BS EN 593
Padrão de teste	API 598, BS EN 12266-1

Características

Placa superior ISO 5211 para montagem direta de uma ampla gama de atuadores e engrenagens.
O retentor do anel de vedação, feito do mesmo metal que o disco, fixa e une o anel de vedação rigidamente na face do disco, formando uma unidade composta e robusta.
Assento padrão em Stellite com revestimento rígido, integrado à carroceria.
Haste robusta de peça única
Sistema de vedação da haste com carga dinâmica por meio de um conjunto de molas Belleville. A ponte da gaxeta em formato de balancim compensa o ajuste irregular dos parafusos da gaxeta.
Mancais SS316 com revestimento de nitretação e anéis de grafite projetados para suportar altas cargas radiais e axiais na haste, além de oferecer proteção contra entrada de água e poeira.
Corpo de uma peça
O anel de vedação laminado substituível está localizado no disco e é usinado com precisão para vedação bidirecional.
