Category Válvulas Borboleta Marca: Delval

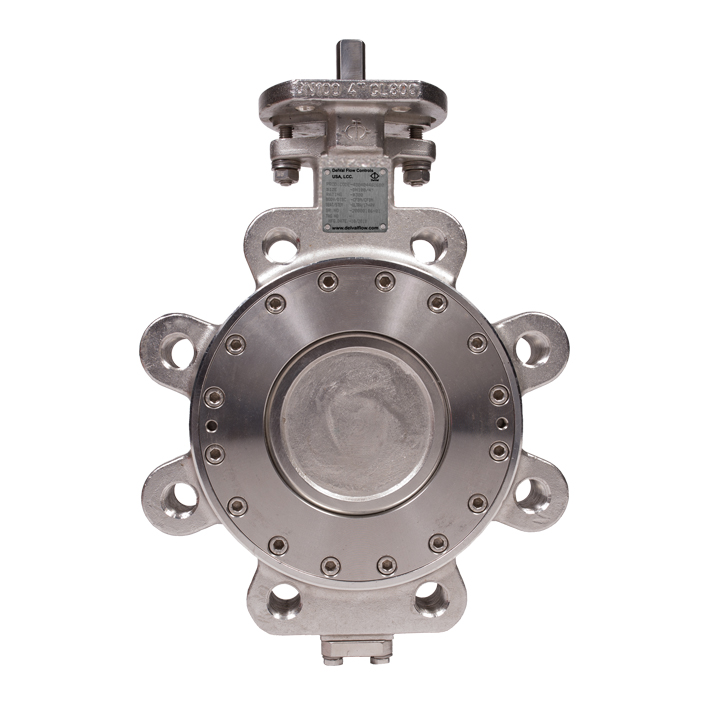

Válvula Borboleta Série 44

Todas as válvulas borboleta de alto desempenho das Séries 44–49 são fabricadas em instalações certificadas pela ISO 9001, com um robusto sistema de gestão da qualidade e em conformidade com as normas ASME B16.34 e API 609.

Descrição:

Disponível com design à prova de fogo e em versões NACE.

Estilo	Wafer, Lug, Flange Dupla
Corpo	CS, SS
Disco	CF8M, CF8
Tronco	316 SS, 17-4 PH, XM-19
Assento	Ultra, PTFE, RTFE, Metal (SS, Inconel), Firesafe
Faixa de tamanho	Séries 44, 45 – 2″ a 48″ (DN 50 a 1200) Séries 47, 48 – 2” a 24” (DN 50 a 600) Série 46 – 3″ a 48″ (DN 80 a 1200) Série 49 – 3″ a 24″ (DN 80 a 600)
Classificação de pressão	Séries 44, 45, 46 – Classe 150 Séries 47, 48, 49 – Classe 300
Padrão de projeto	API 609 Categoria B, BS EN 593
Padrão de teste	API 598, BS EN 12266-1

Características:

Placa superior ISO 5211 para montagem direta de uma ampla gama de atuadores, alavancas e engrenagens.
A gaxeta ajustável da haste possui um sistema de encaixe por tração com fácil acesso sem a necessidade de remover o atuador.
Os pinos de cunha tangenciais são deslocados do centro da haste, ficando em compressão em vez de cisalhamento.
Batente de disco projetado para evitar a rotação do disco na direção errada e possíveis danos ao assento.
A presilha de retenção proporciona uma haste à prova de estouro.
Sistema de vedação da haste com carga dinâmica por meio de um conjunto de molas Belleville. A ponte da gaxeta em formato de balancim compensa o ajuste irregular dos parafusos da gaxeta.
O rolamento “Bear-X” possui excelente resistência térmica, química e ao desgaste.
Corpo de peça única com pescoço alongado
Assento macio com vedação labial flexível autoenergizante. Design com dois pontos de contato em assento metálico à prova de fogo.
