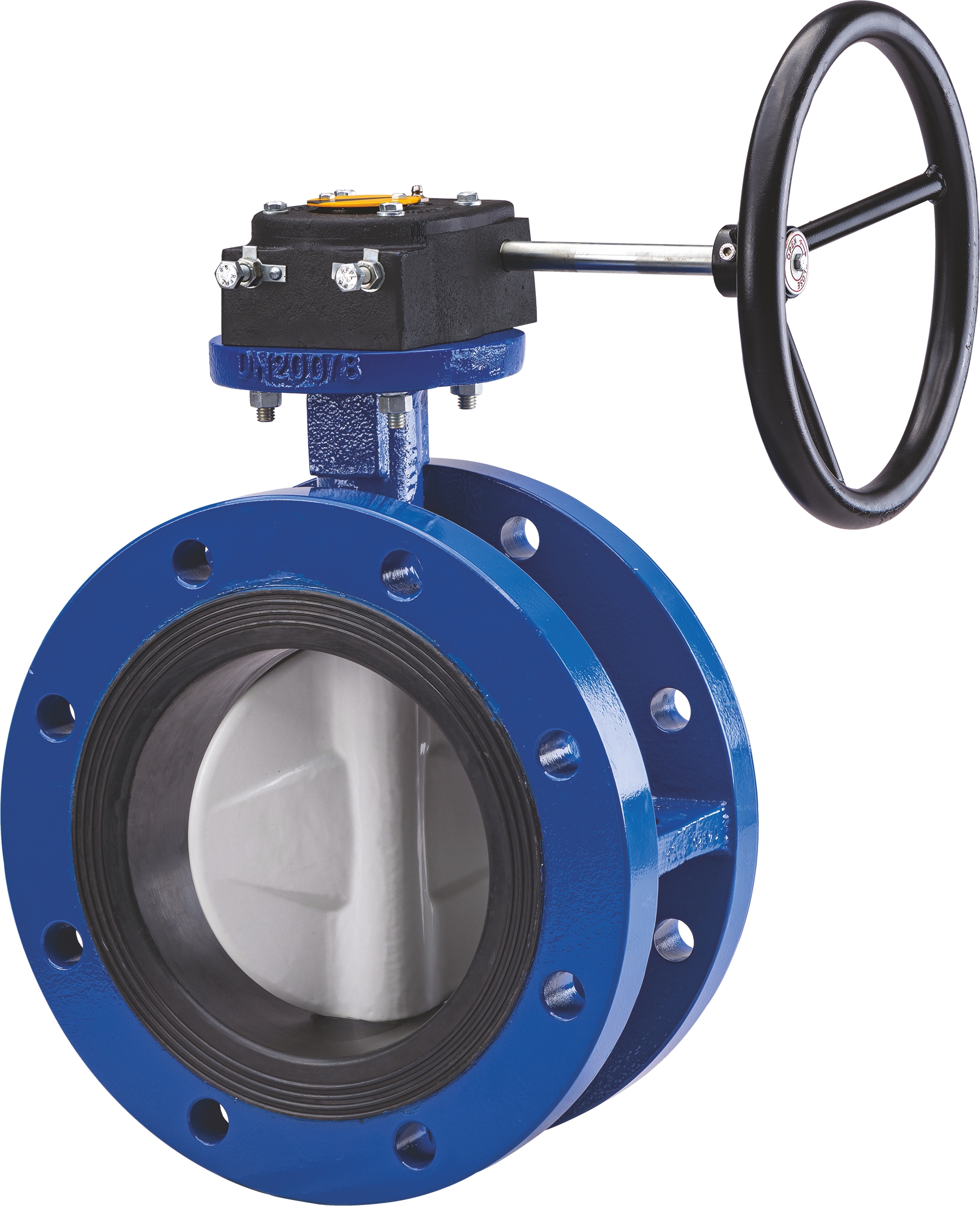

Válvula Borboleta Série 58

Flange Duplo

Estilo do corpo	Série 58 – Flange Dupla
Corpo	CI, DI, CS, SS
Disco	Ferro dúctil revestido de nylon, ferro dúctil Aroxy, CF8M, NAB
Tronco	410 aço inoxidável, 17-4 PH, 316 aço inoxidável
Assento	EPDM, Buna-N, FKM
Faixa de tamanho	2″ a 48″ (DN 50 a 1200)
Classificação de pressão	2″ a 24″ – 285 PSIG (PN 20) 26″ a 48″ – 230 PSIG (PN 16)
Padrão de design	API 609, BS EN 593
Padrão de teste	API 598, BS EN 12266-1

Placa superior ISO 5211 para montagem direta de uma ampla gama de atuadores, manoplas e engrenagens
Disco de alta resistência com borda e cubos polidos
Haste superior e inferior com acionamento quadrado ou duplo D elimina a necessidade de parafusos de disco ou pinos cônicos
Anéis de vedação moldados duplamente fornecem vedações secundárias superiores e inferiores
A bucha de alta resistência absorve as forças que atuam no conjunto disco-haste devido à pressão da linha
Os rolamentos “Bear-G” na haste da extremidade motriz e não motriz reduzem o atrito e isolam a haste do corpo da válvula
Vedação de haste bidirecional em forma de U
