O teste de estanqueidade em válvulas confirma se há vazamento pela sede/obturador (fechamento) e/ou pela carcaça (corpo/tampa). Ele é essencial para segurança, conformidade com normas e para reduzir perdas de produto, paradas e riscos ambientais. Normas como a ISO 5208 orientam ensaios para verificar integridade do limite de pressão e o grau de vedação do fechamento.

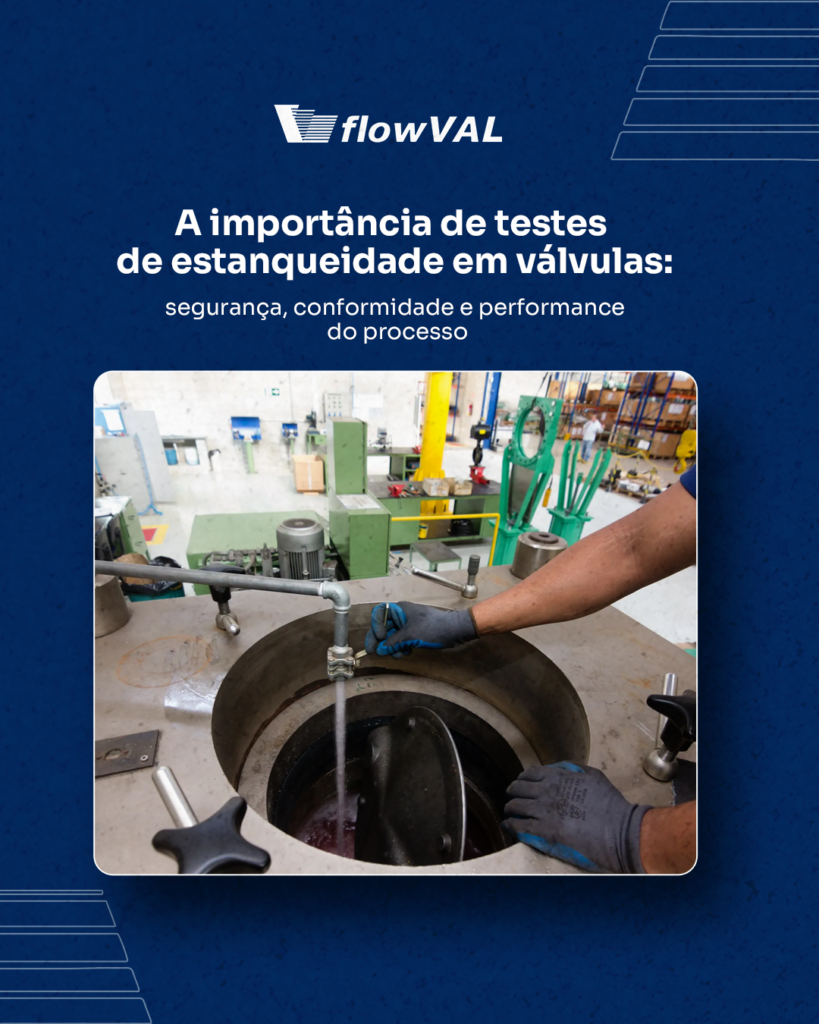

A importância de testes de estanqueidade em válvulas: segurança, conformidade e performance do processo
O que é teste de estanqueidade em válvulas?
Teste de estanqueidade em válvulas (ou ensaio de vedação) é o conjunto de procedimentos que avalia se a válvula:
- não vaza pela vedação quando está fechada (teste de sede/fechamento);
- não apresenta vazamentos estruturais pelo corpo, tampa, juntas ou conexões (teste de corpo/pressão).
Na prática, ele ajuda a responder uma pergunta simples e decisiva: “essa válvula realmente isola o fluido como deveria?”
Por que o teste de estanqueidade é tão importante?
1) Segurança de pessoas e ativos
Em linhas com gases, vapor, químicos, inflamáveis ou tóxicos, um vazamento pequeno pode evoluir para incidentes graves (atmosfera explosiva, queimaduras, intoxicação, etc.). Testar a estanqueidade é uma barreira preventiva, especialmente após manutenção, troca de sede, gaxetas ou atuadores.
2) Conformidade e evidência técnica (auditorias e FAT)
Muitas especificações de projeto, contratos e rotinas de comissionamento exigem ensaios conforme referências técnicas. A ISO 5208 descreve exames e testes para estabelecer a integridade do limite de pressão e verificar o grau de estanqueidade do mecanismo de fechamento.
Já a API 598 é amplamente usada para inspeção e testes de válvulas, inclusive com requisitos de execução e cuidados com o equipamento de teste para não “forçar” a vedação artificialmente.
3) Redução de perdas e aumento de eficiência
Vazamentos em válvulas podem gerar:
- perda de matéria-prima/produto;
- contaminação de processo (ex.: linhas que não isolam corretamente);
- retrabalho operacional (manobras, purgas, drenagens);
- aumento do consumo energético (como bombas e compressores trabalhando mais).
4) Menos paradas não programadas
Quando a vedação falha, a planta paga duas vezes: parada para correção + custo de oportunidade (produção). Ensaios de estanqueidade em rotinas preventivas reduzem “surpresas” e aumentam a confiabilidade do sistema de controle de fluxo.
Principais tipos de ensaio
Ensaio de corpo (shell test / teste hidrostático do corpo)
Avalia a integridade estrutural do corpo/tampa sob pressão. A ideia é garantir que o limite de pressão da válvula esteja íntegro (sem vazamentos pelo corpo).
Ensaio de sede/fechamento (seat test / closure test)
Avalia o vazamento através do obturador e da sede quando a válvula está fechada — ou seja, o “isolar de verdade”. A ISO 5208 trata explicitamente do teste de fechamento (closure test) para validar vazamento pelo mecanismo de fechamento.
Ensaio com ar x ensaio com líquido (hidrostático)
- Ar/gás tende a ser mais sensível para detectar microvazamentos (bolhas).
- Água é comum em testes de pressão (segurança e estabilidade). A escolha depende do tipo de válvula, criticidade, norma aplicável e condição do processo.
Quando você deve testar a estanqueidade?
Use esta regra prática:
- Antes de colocar em operação (comissionamento / FAT)
- Após manutenção/reforma (troca de sede, gaxeta, vedação, usinagem, assentamento, etc.)
- Em rotinas preventivas definidas por criticidade (serviços severos, fluidos perigosos, ciclos altos)
- Após eventos de processo (sobrepressão, golpe de aríete, travamentos, corrosão acelerada)
O que muda conforme o tipo de válvula (e por que isso importa)
A criticidade do teste varia com:
- Função: bloqueio (on/off) x controle.
- Tipo: esfera, gaveta, globo, borboleta, guilhotina, retenção etc.
- Material de sede: metálica x resiliente (PTFE/elastômero).
- Condição de serviço: abrasividade, corrosão, temperatura, partículas.
Exemplo prático: válvulas guilhotina em polpas/mineração costumam trabalhar com sólidos em suspensão, o que aumenta desgaste e pode comprometer vedação — por isso, acompanhar performance e estanqueidade é decisivo em confiabilidade.
Como garantir um teste de estanqueidade “bem feito”
Antes do teste
- Identifique: tipo de válvula, classe/pressão, material de sede, fluido de teste e critério de aceitação.
- Verifique montagem e fixação: o dispositivo de teste não deve induzir força externa que “ajude a vedar” (ponto enfatizado em referências de API 598).
- Instrumentação calibrada (manômetros/sensores) e ambiente seguro.
Durante o teste
- Estabilize a pressão e respeite tempo mínimo de observação.
- Inspecione vazamentos visuais (corpo, conexões, gaxetas) e vazamento pelo fechamento (sede/obturador).
- Registre: pressão, tempo, fluido, temperatura, resultado, identificação da válvula.
Depois do teste
- Gere relatório simples (e auditável) com rastreabilidade.
- Se reprovado: classifique falha (sede, haste, corpo, junta), defina correção e reteste.
Benefícios diretos para a planta (e para o custo total)
- Menos desperdício de fluido e perdas de energia
- Menos intervenções emergenciais
- Mais previsibilidade em manutenção
- Mais segurança e melhor governança técnica (documentação)
Em operações industriais, “vazamento pequeno” raramente fica pequeno por muito tempo — por desgaste, corrosão, ciclos e vibração.
A FlowVal realiza testes de estanqueidade em seus produtos
Se a sua operação precisa aumentar confiabilidade do controle de fluxo, a FlowVal apresenta:
- serviços de reforma e manutenção e suporte técnico especializado;
- estrutura preparada para testes de estanqueidade;
Quer validar a estanqueidade das suas válvulas ou revisar sua rotina de manutenção? Fale com a equipe técnica da FlowVal e solicite uma avaliação/visita.
Perguntas frequentes (FAQ)
O que é estanqueidade em válvulas?
É a capacidade de a válvula não permitir vazamento, seja pelo corpo (pressão) ou pelo mecanismo de fechamento (sede/obturador).
Qual a diferença entre teste hidrostático e teste de sede?
O hidrostático (corpo) verifica integridade estrutural sob pressão. O de sede verifica vedação quando a válvula está fechada (passagem interna).
Quais normas são mais usadas para ensaio de válvulas?
A ISO 5208 é referência para testes de pressão e critérios de estanqueidade em válvulas metálicas.
A API 598 é muito usada em inspeção/testes de válvulas e traz orientações práticas de execução.
Quando devo repetir o teste de estanqueidade?
Antes de operar (FAT/comissionamento), após manutenção, e periodicamente conforme criticidade do serviço e histórico de falhas.
Vazamento “zero” sempre é obrigatório?
Depende do tipo de válvula, material de sede e critério contratual/norma aplicável. Em sedes resilientes, normalmente a exigência é mais rígida.
Teste de estanqueidade ajuda a reduzir parada de planta?
Sim, ele identifica degradação de vedação antes de falhas maiores, permitindo correções programadas.
