A Válvula Borboleta, por ser um equipamento que oferece simplicidade, velocidade, menor custo e menor espaço na linha é um dos equipamentos mais utilizados no setor industrial quando o assunto é controle de fluxo.
A função de uma válvula borboleta no processo é controlar, bloquear ou permitir a passagem de fluidos por meio da sua rotação, esse fluído pode ser água, esgoto, gases, vapor, ar, pó e sólidos secos.
O que vai definir a escolha de material e de tipo de acionamento que essa válvula borboleta vai ter são as características do processo e as necessidades operacionais. O acionamento manual é uma solução simples e econômica que utiliza alavanca ou caixa redutora. Agora em ambientes severos em que o processo precisa de rapidez e segurança a válvula borboleta é utilizada com atuador pneumático. Em processo que exige precisão e integração automática a válvula é acoplada no atuador elétrico.
Além de decidir qual tipo de acionamento a válvula borboleta vai ter é necessário usar o modelo de válvula adequado para cada necessidade. Como por exemplo: para montagem entre flanges usa-se a válvula borboleta tipo wafer. Onde é necessário desmontar um dos lados da linha sem interferir no restante do processo usa-se a válvula borboleta tipo lug. E em aplicações mais exigentes, como vapor, gases ou altas temperaturas usa-se válvulas borboletas bi excêntricas ou metálicas, em processos corrosivos usa-se válvula borboleta em aço inox.
Para escolher o melhor modelo de válvula borboleta para o seu processo o importante é saber quais as necessidades e características a operação exige, como é a estrutura física e o custo-benefício que cada uma vai te proporcionar.
Na FlowVal temos uma gama de modelos de válvulas das melhores marcas mundiais como, Asahi/America, DelVal e Keystone. Segue abaixo as opções que você encontra aqui:

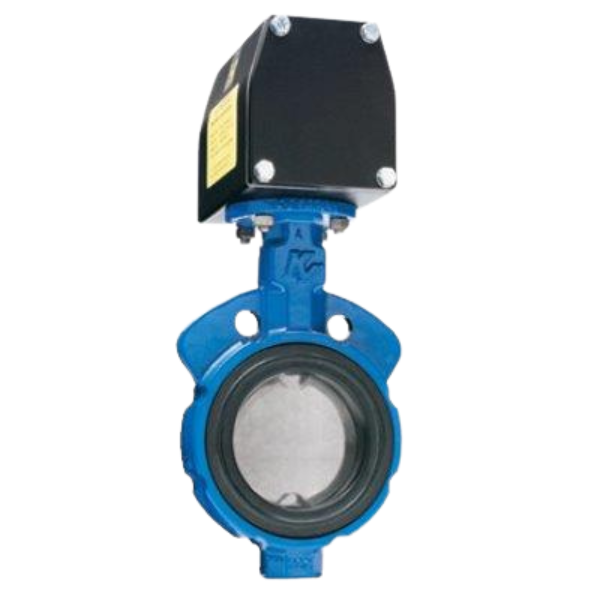

Válvula Borboleta com Sede Resiliente:
Válvula borboleta de sede resiliente, com fluxo bidirecional, para ser instalada entre flanges (990) ou fim de linha (920).
Tamanhos: 1″ a 20″ (tipo wafer); 2″ a 20″ (tipo lug)
Tipo de Corpo: Wafer (990); Lug (920)
Temperatura de Operação: -40°C a 120°C
Pressão de Trabalho: até 10 Bar
Acionamento: Manual através de alavanca ou volante através de caixa redutora; Pneumático; Elétrico
Aplicações: Uso geral, estações de tratamento de água e esgoto, usinas hidrelétricas, usinas de açúcar e álcool, indústrias alimentícias, indústrias químicas e etc.
https://flowval.com.br/produto/valvula-borboleta-com-sede-resiliente-fig-990-920/

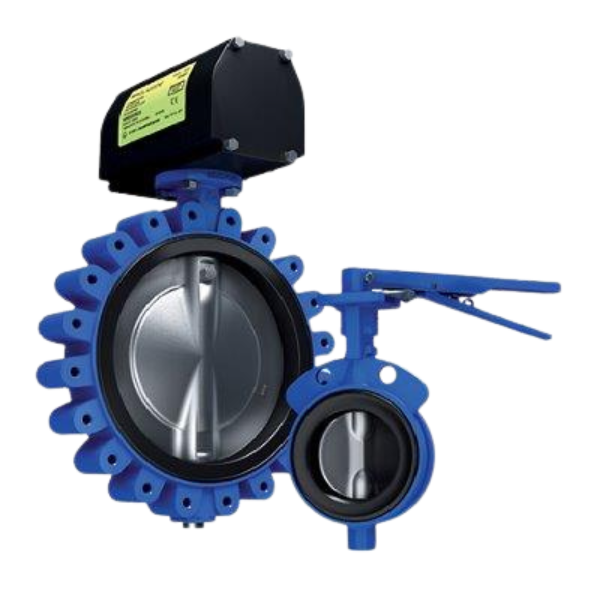

Válvula Borboleta com Sede Resiliente GRW / GRL:
Válvula borboleta de sede resiliente, com fluxo bidirecional, para ser instalada entre flanges (GRW) ou fim de linha (GRL).
Tamanhos: 2″ a 36″
Tipo de Corpo: Wafer (GRW); Lug (GRL)
Temperatura de Operação: -40°C a 150°C
Pressão de Trabalho: até 16 Bar (até 12″); até 10 Bar (acima de 12″)
Acionamento: Manual através de alavanca ou volante através de caixa redutora; Pneumático; Elétrico
Aplicações: Uso geral, estações de tratamento de água e esgoto, usinas hidrelétricas, usinas de açúcar e álcool, indústrias alimentícias, indústrias químicas e etc.
https://flowval.com.br/produto/valvula-borboleta-com-sede-resiliente-grw-grl-2/

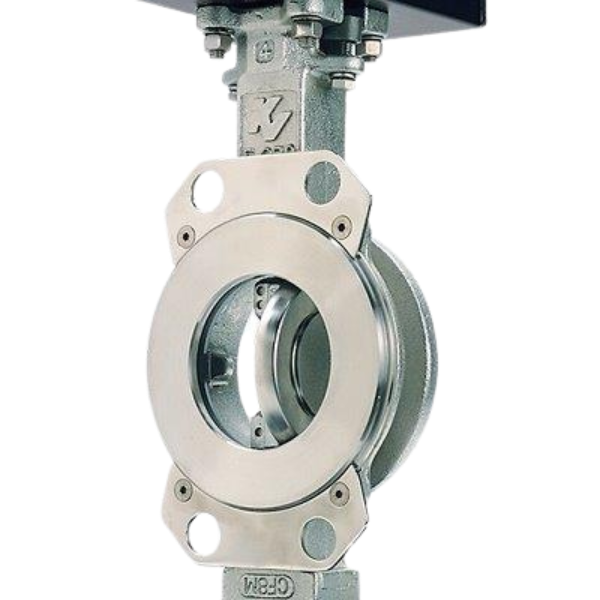

Válvula Borboleta de Alta Performance K-lok:
Válvula borboleta de alta performance bi-excêntrica, classe de pressão ANSI 150# ou 300#, para ser instalada entre flanges ou fim de linha.
Tamanhos: 2″ a 36″
Tipo de Corpo: Wafer; Lug; Flangeada
Temperatura de Operação: -40°C a 538°C
Pressão de Trabalho: até 19,65 Bar (150#); até 51 Bar (300#)
Acionamento: Manual através de alavanca ou volante através de caixa redutora; Pneumático; Elétrico
Aplicações: Vapor, gases, altas temperaturas, altas pressões, altas ciclagens
Válvula Borboleta Série 58
Estilo do corpo: Série 58 – Flange Dupla
Faixa de tamanho: 2″ a 48″ (DN 50 a 1200)
Classificação de pressão: 2″ a 24″ – 285 PSIG (PN 20) / 26″ a 48″ – 230 PSIG (PN 16)
https://flowval.com.br/produto/valvula-borboleta-de-alta-performance-k-lok/

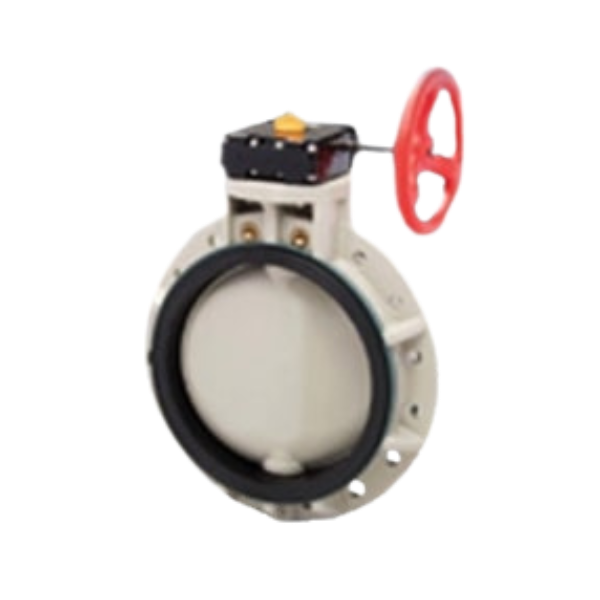

Válvula Borboleta Tipo 56:
de um quarto de volta com características de fluxo do tipo igual porcentagem. Adequada para uma ampla variedade de aplicações.
Tamanhos: 16”
Acionamento: Manual através de alavanca ou caixa redutora com volante
Aplicações: Válvulas de isolamento, válvulas de controle, processamento químico, tratamento de água, recursos hídricos, fontes, aquários, aterros, piscinas, usinas de energia, mineração, transporte.
https://flowval.com.br/produto/valvula-borboleta-tip0-56/

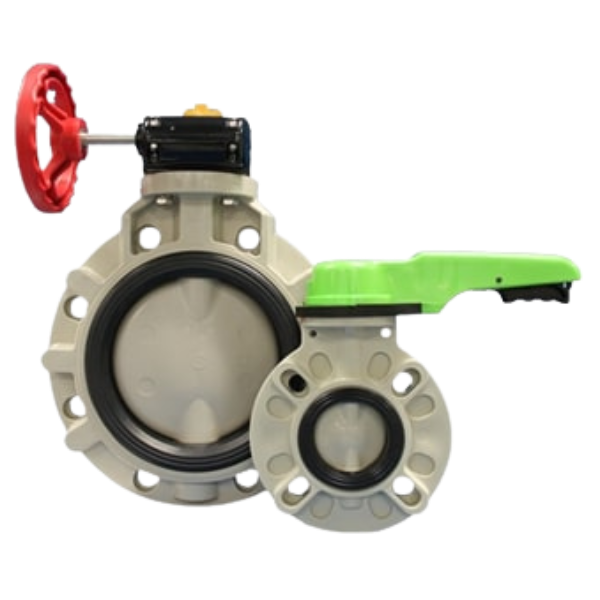

Válvula Borboleta Tipo 57AT:
de um quarto de volta com características de fluxo do tipo igual porcentagem. Adequada para uma ampla variedade de aplicações.
Tamanhos: 1 ½ – 14”
Acionamento: Manual através de alavanca ou caixa redutora com volante
Aplicações: Canalizações comerciais e aplicações HVAC (Aquecimento, Ventilação e Ar Condicionado).
Válvula Borboleta Tipo 57P: de um quarto de volta com características de fluxo do tipo igual porcentagem. Adequada para uma ampla variedade de aplicações.
Tamanhos: 1 ½ – 14”
Acionamento: Manual através de alavanca ou caixa redutora com volante
Aplicações: Válvulas de isolamento, válvulas de controle, processamento químico, tratamento de água, recursos hídricos, fontes, aquários, aterros, piscinas, usinas de energia, mineração, transporte.
https://flowval.com.br/produto/valvula-borboleta-tip0-57at/

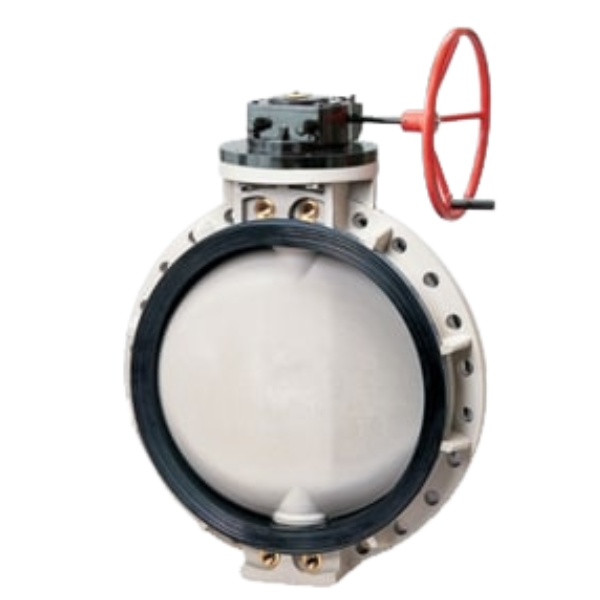

Válvula Borboleta Tipo 75:
de um quarto de volta com características de fluxo do tipo igual porcentagem. Adequada para uma ampla variedade de aplicações.
Tamanhos: 18” – 24”
Acionamento: Manual através caixa redutora com volante
Aplicações: Válvulas de isolamento, válvulas de controle, processamento químico, tratamento de água, recursos hídricos, fontes, aquários, aterros, piscinas, usinas de energia, mineração, transporte.
https://flowval.com.br/produto/valvula-borboleta-tip0-75/
Válvula Borboleta Revestida:
com fluxo bidirecional, para ser instalada entre flanges ou fim de linha.
Tamanhos: 1 1/2″ a 12″ (tipo wafer ou lug); 14″ a 36″ (flangeada)
Tipo de Corpo: Wafer; Lug; Flangeada
Temperatura de Operação: -40°C a 200°C
Pressão de Trabalho: até 10 Bar
Acionamento: Manual através de alavanca ou volante através de caixa redutora; Pneumático; Elétrico
Aplicações: Fluidos corrosivos, cloro, ácidos, plantas químicas, petroquímica, papel e celulose e gases.
Para mais informações acesso o nosso site:
https://flowval.com.br/categoria/valvulas/valvulas-borboleta-valvulas
Se preferir converse diretamente com a nossa equipe que está preparada para esclarecer qualquer dúvida e indicar qual a melhor válvula borboleta para o seu processo industrial, garantindo eficiência para sua operação.
